配信アプリの「OBS」を使用してる方は多いですね！！
しかし、その使用環境は人それぞれ・・・
解決策も人それぞれ・・・
って事で、何かの参考になればと思い「備忘録」的に残しておきます。
こうやったらワタクシは問題解決した！！
って記事ですので、これが「正解」って訳ではないと思います。
もっと簡単に可能かもしれませんが、参考になれば幸いです。
環境
まずはワタクシの環境（接続機器）です。
・Windows11
・オーディオインターフェイス（MOTU M2）
IN1→XLRダイナミックマイク
ヘッドフォン接続
TRSにてモニタースピーカーへ接続
キャプチャーボード
キャプチャーボードへの接続
PC（USB）
↑
キャプチャーボード（OUT）
キャプチャーボード（IN）
↑
・HDMI音声分離器（OUT・HDMIにて）
・HDMI音声分離器（IN）
↑
・HDMI切替器（OUT）
・HDMI切替器（IN）
↓
・IN1←ミラーレス一眼レフカメラ
・IN2
↑
RCAtoHDMIコンバーター
↑
SFC（スーパーファミコン）
分かり難いですが、接続方法は以上で使用してる商品も上の通りです。
音声分離器？
と疑問に思うかと思いますが、ワタクシの所持してるカメラが古くてテザー撮影ソフトが使用できなく、普通にHDMI出力からキャプチャーボードに接続しても映像が映らないのです。
色々と試した結果、何故か音声分離器を間に噛ますと映像がPCへ入力出来たのです・・・
原因は謎ですが・・・
以上が接続環境です。
PCの設定
まずはPCの音声入出力の設定です。

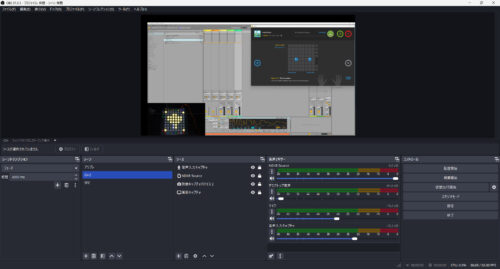

この辺りは別記事で書く「ASIOとDAWとOBS」の関係にも関わってきますが、設定は同じです。

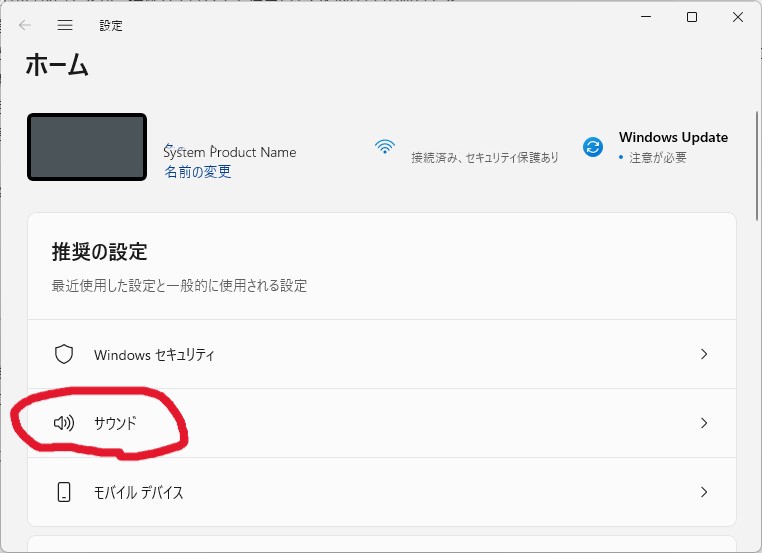

Windowsの設定の「サウンド」

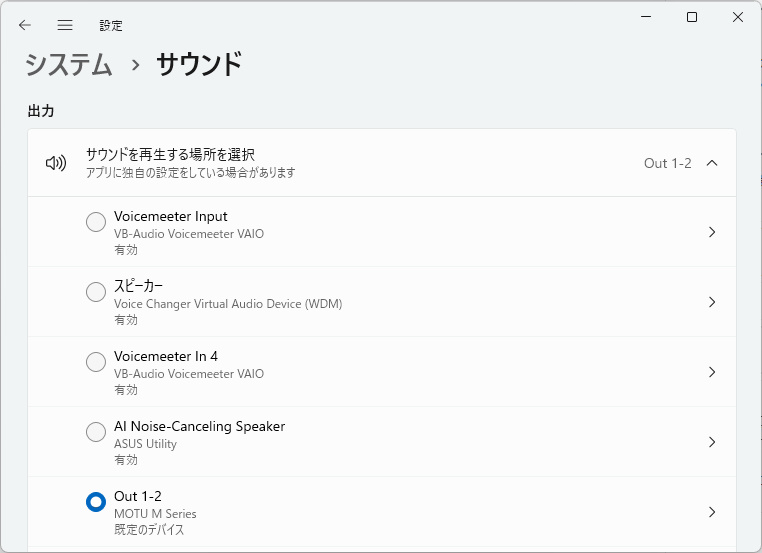

入出力ともオーディオインターフェイスの「MOTU M2」です。

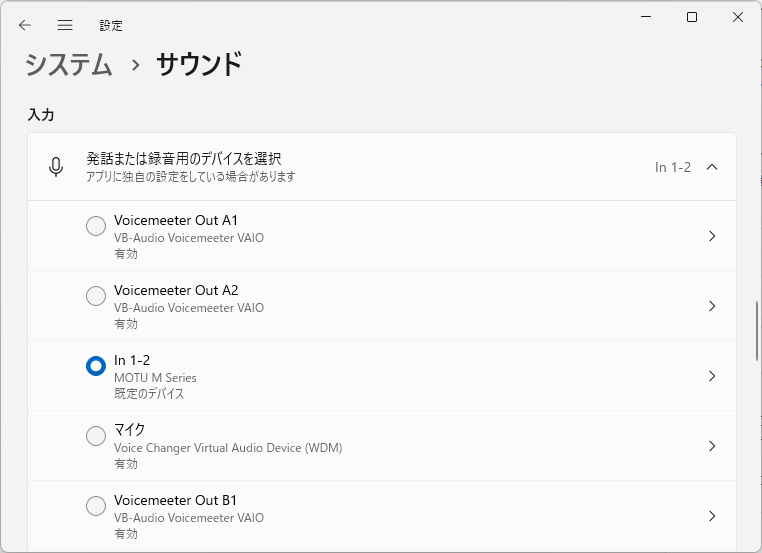

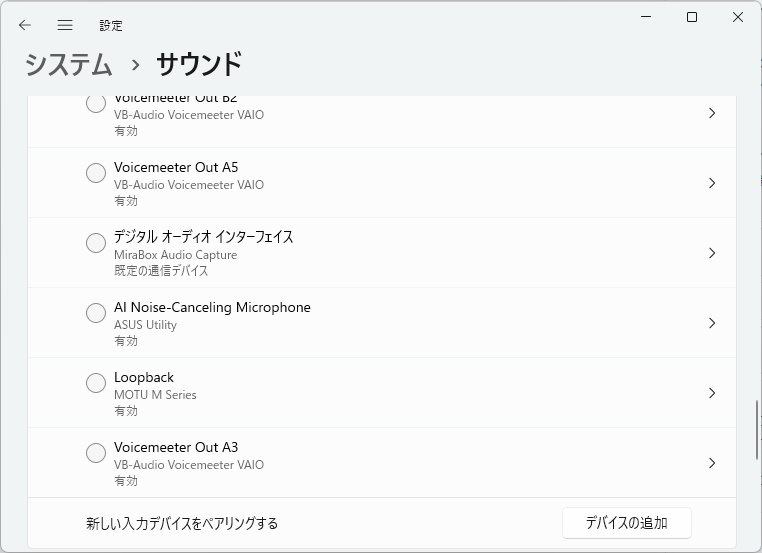

入力の方を下にスクロールすると
入力の方にキャプチャーボードの項目が出てきますが、これは選択しません。
音が出ないからと言って、これを選択すると「PC全体の設定」が変更されるのでOBS側で入力音声を選びます。
また、さらにスクロールすると

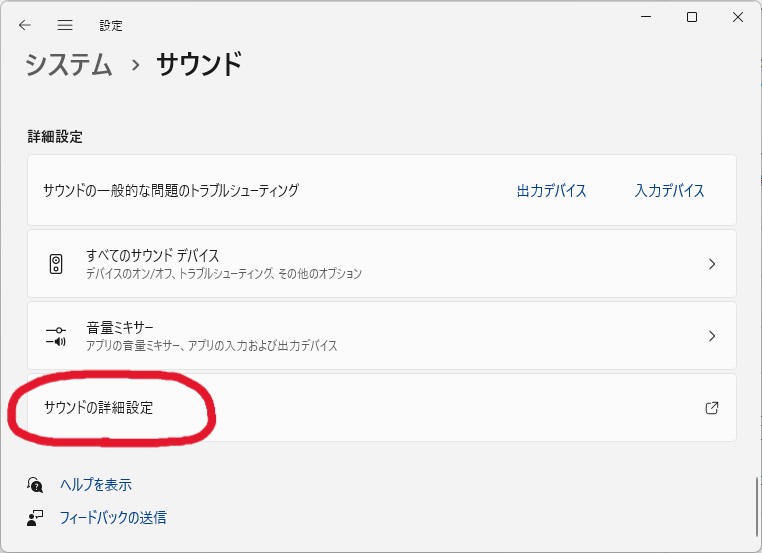

「サウンドの詳細設定」
が出てきます。
これをクリックします。
（これは今回とは無関係かもしれませんが、DAWの音をOBSで出すには設定が必要でした）

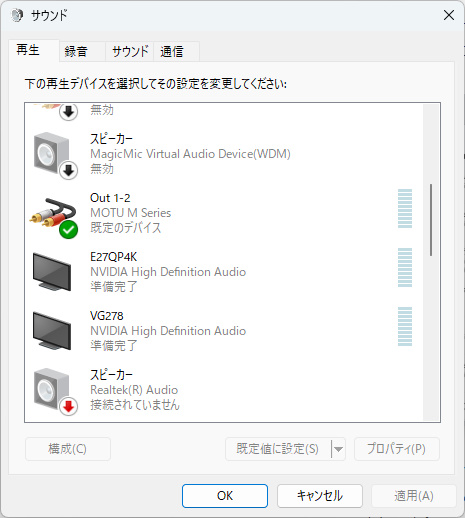

昔の設定画面が出てきます。

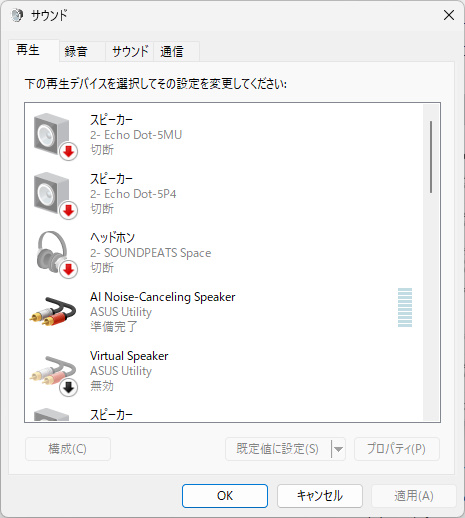

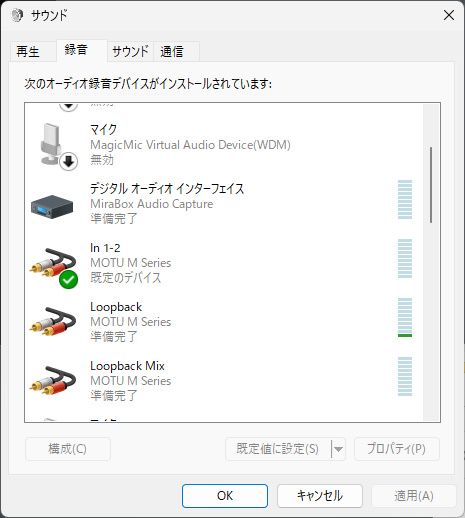

再生と録音（入出力）です。
既定のデバイスに設定されてるデバイスを選択してプロパティを開きます。

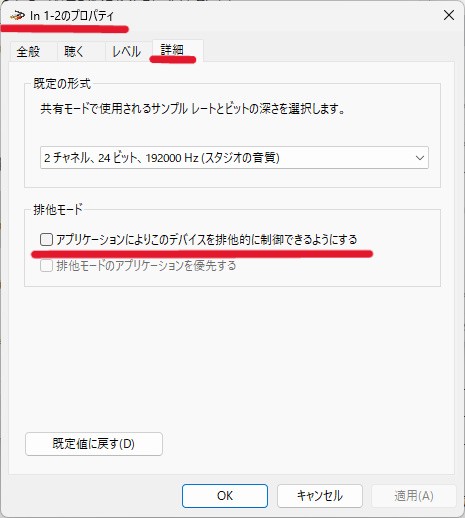

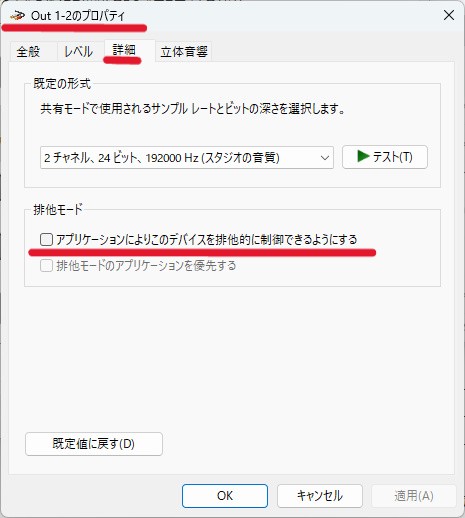

それぞれの「詳細」タブを選択して
「排他的に制御」のチェックを外します。
難しい事は分かりませんが、基本的にはチェックのままでOKだと思いますが、複数のアプリを同時展開して、そのアプリがデバイスを使用する場合、オンの場合、どれかのアプリが優先的にデバイスを制御して同時作業しているアプリ側でデバイスが使用できなかったりします。
なので、OBS・DAW・MIDIパッド・その他アプリを使用する場合はチェックを外す必要があるっぽいです。
PCの設定は以上です。
OBSの設定
シーン設定は飛ばします。

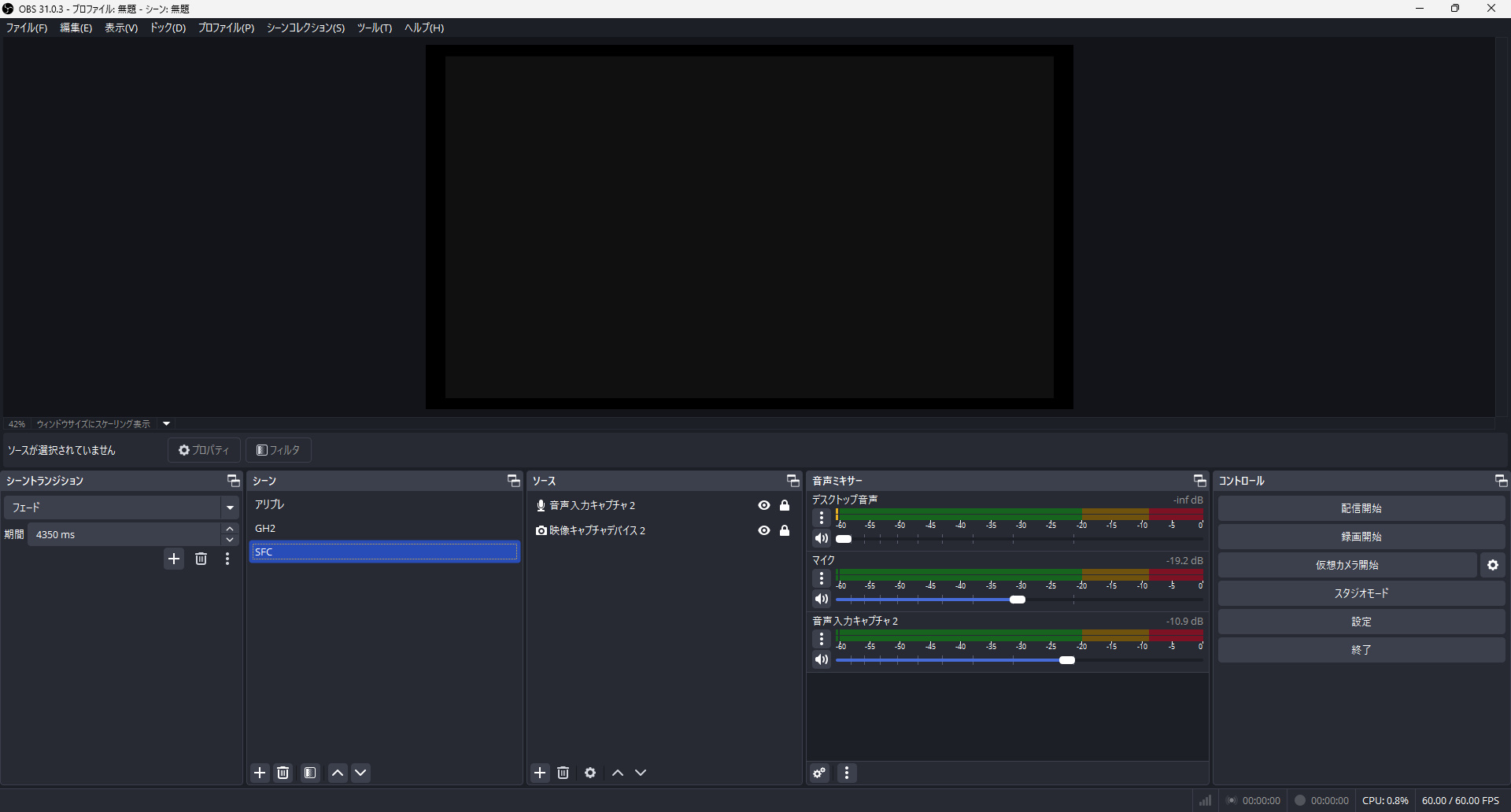

ソースに
・映像キャプチャ
・音声入力キャプチャ
の二つを作ります。

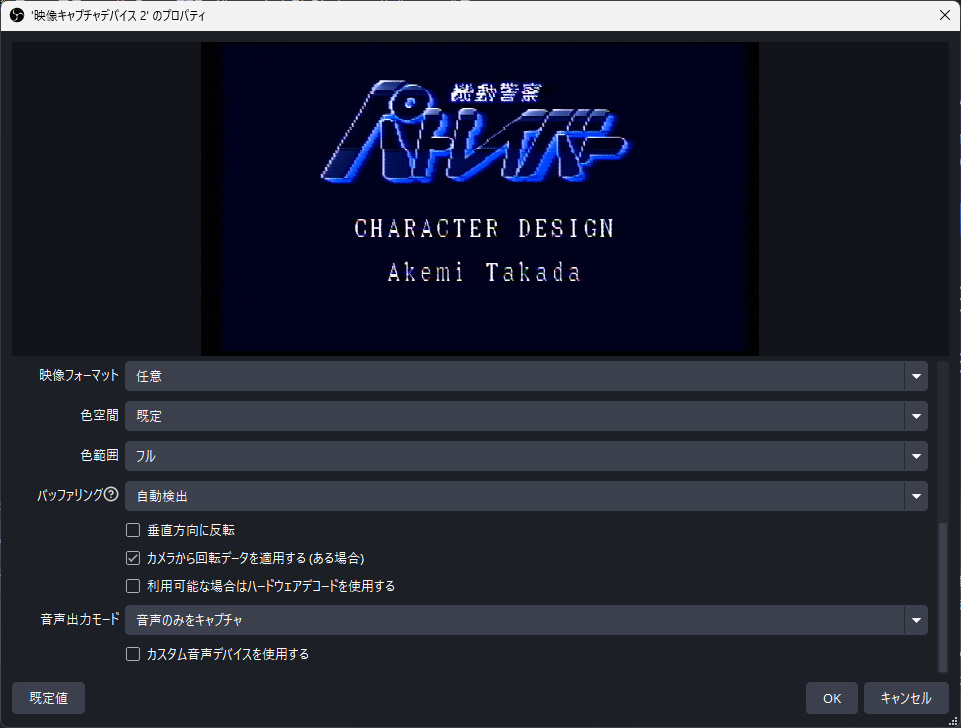

映像キャプチャデバイスの設定です。
デバイスは使用しているキャピチャーボードを選択します。

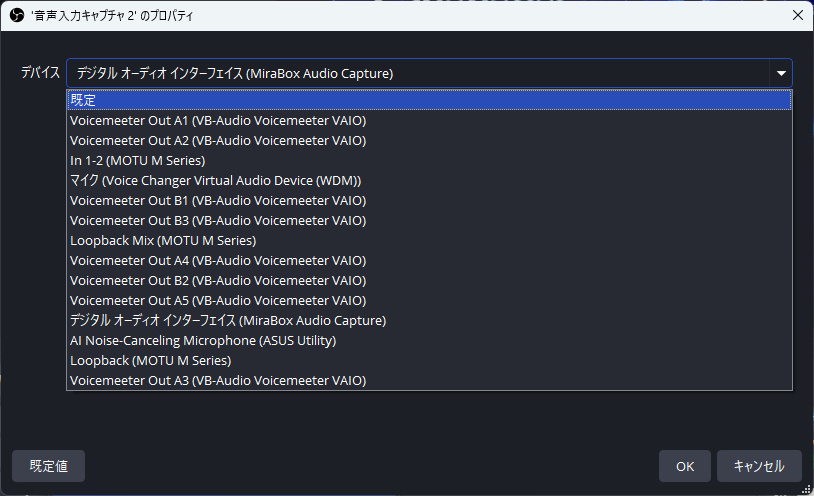

音声入力キャプチャの設定です。
ここも使用しているキャプチャーボードを選択します。
PC設定の「MOTU」を選ぶと音が入りません（出ません）。

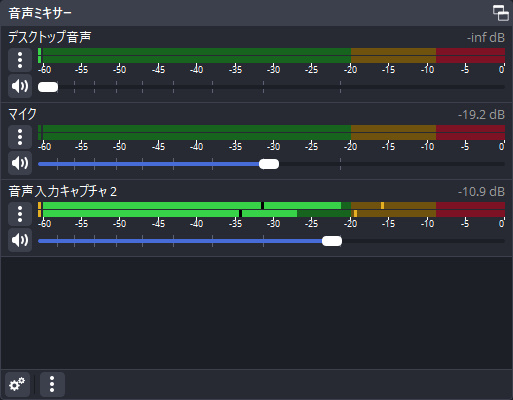

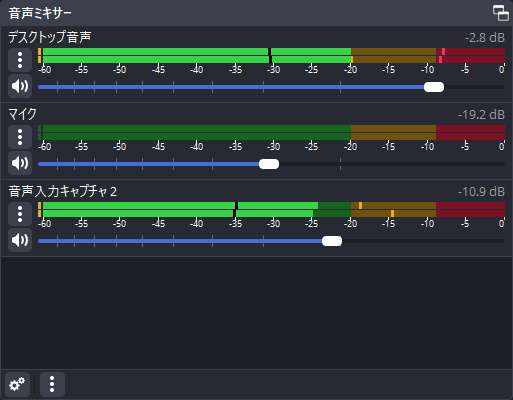

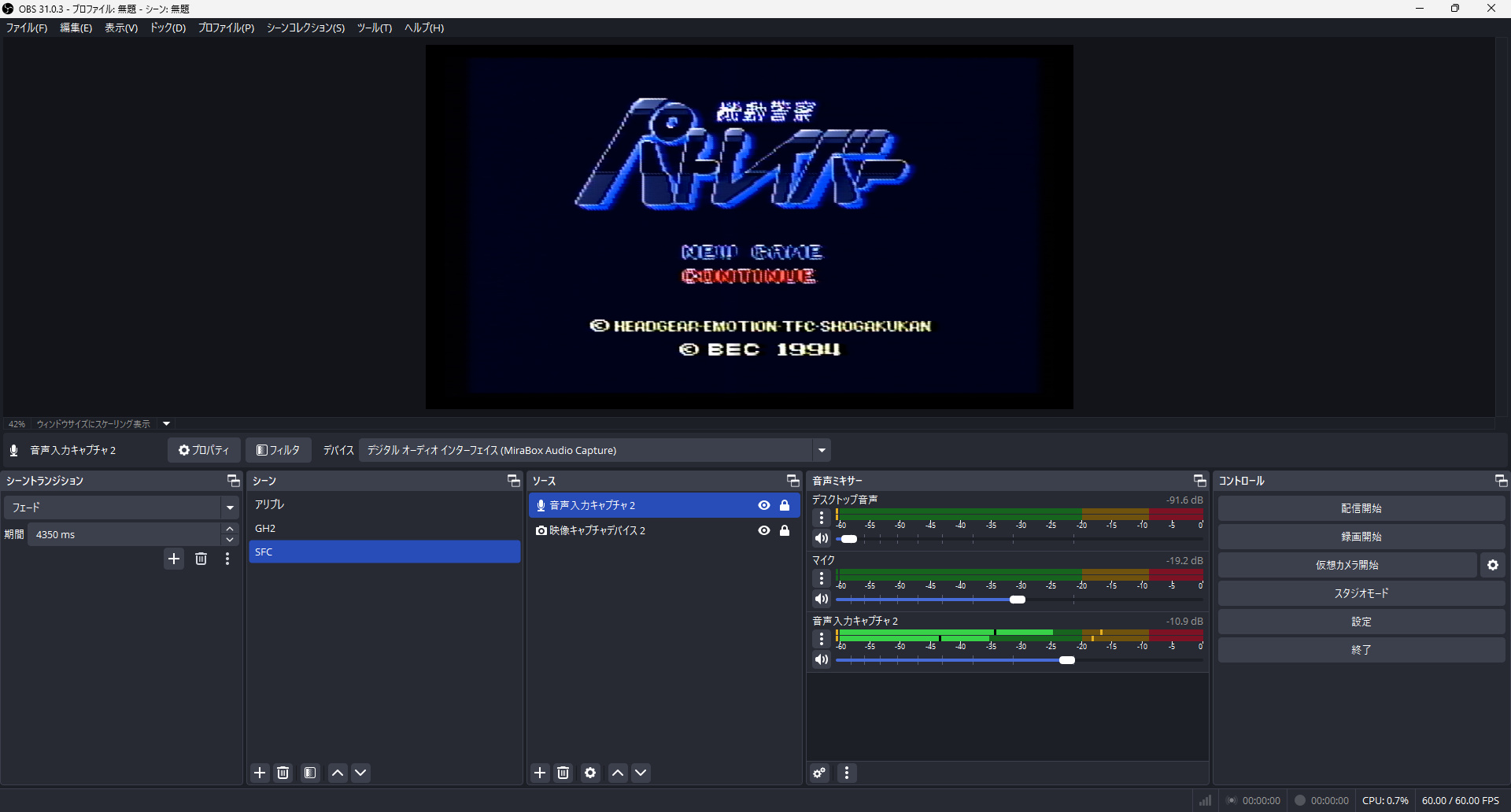

音声ミキサー画面です。
デスクトップ音声のゲインは「ゼロ」に設定します。
理由は、排他モードをオフにしてるので同時に再生（起動）してるアプリの音声も入ってしまうからです。
音声入力キャプチャはキャプチャーボードから入力された音声しか出力されません。
こんな感じでキャプチャーボードから入力された音とPC上で出力されてる音声（キャプチャーボードの音声含む）が同時に出力されるので音が2重に聞こえる可能性が有ります。
また「排他モード」の関係が有るのでキャプチャーボードの音声のみを入力させる為に、音声入力キャプチャのソースを作ってます。
ゲームのみで使用する場合は不要かもですが、何かPCからの音が出力されると全ての音が入力されてしまうので、別枠で作った方が良いかもしれません。
しかし、このままではスピーカーから音は出ませんでした。
レベルゲージは上がってるので音声は入力されてました。
録画してから再生すると、保存された録画データには音声が入っていました。
この辺り、オーディオインターフェイスのASIOドライバが関係してるのかも知れません。

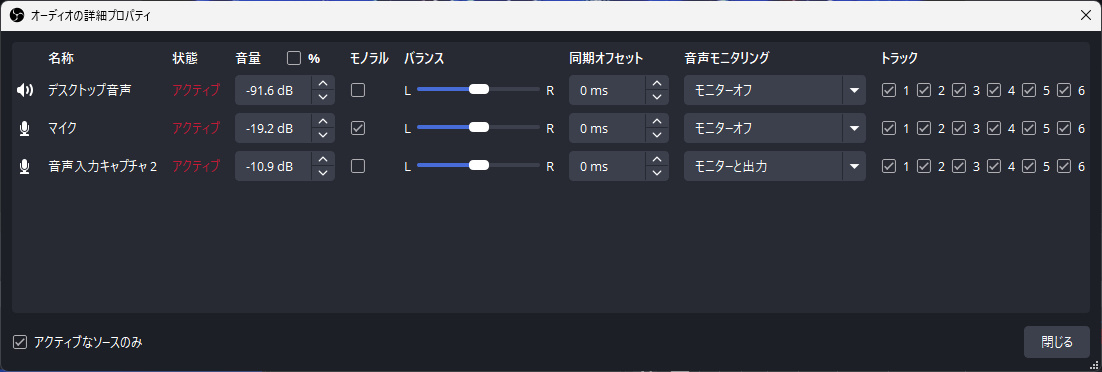

音声ミキサーの詳細プロパティです。
デフォルトでは「モニターオフ」になってます。
ここを「モニターと出力」とするとスピーカーから音がでました！！
この場合、シーンで作った音声入力キャプチャで音はキャプチャーボードからOBSに入り信号を受け付ける。（このシーンでの設定）
出力すると「OBS自体の設定」で設定した「出力先」から音が出力される。
と言う結果だと思います。

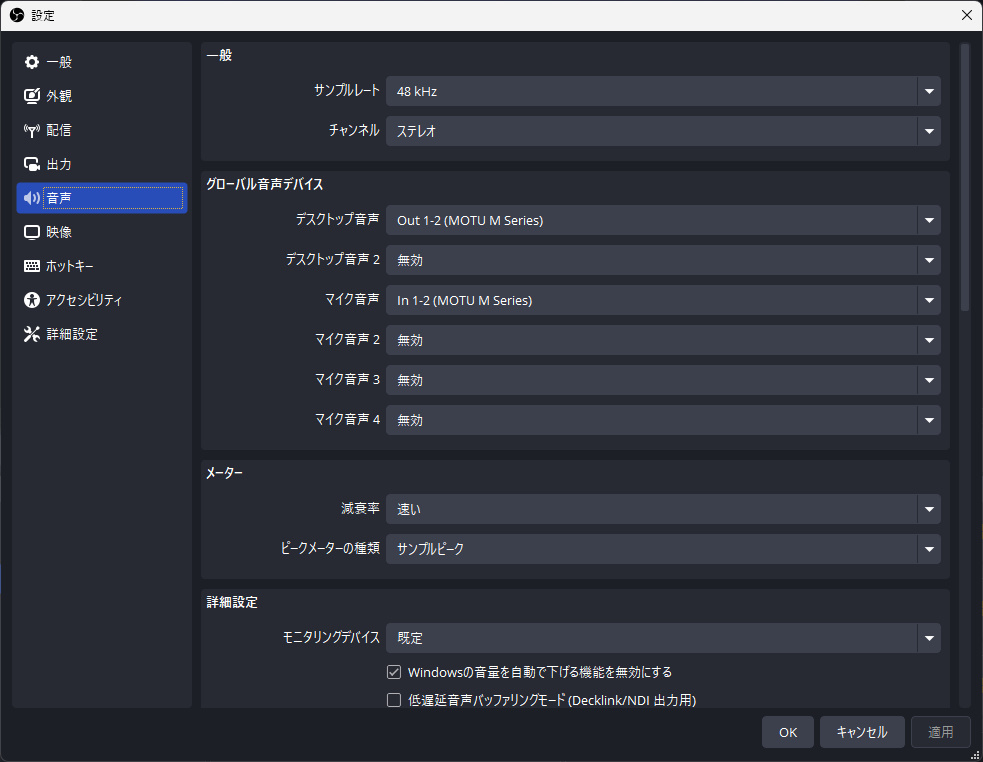

OBS自体の音声設定です。
音声出力はPC設定と同じ「MOTU」を選択してます。

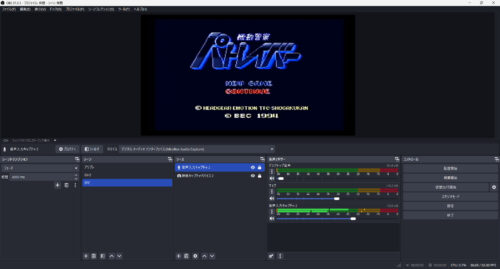

これでキャプチャーボードからの映像と音声入力がOBSに入り、録画でも配信でも問題なく行けました！！
また、PCからも音が出力されて問題解決！！
すべての方に当てはまる訳では無いとは思いますが、参考になればと思います！！
ではでは・・・
